MASTERCAM

Depuis plus de 30 ans, Mastercam est intégré au paysage informatique industriel et a évolué selon les demandes des utilisateurs. Pas d’innovation pour innover mais pour faciliter le travail des programmeurs.

MasterCam s’intègre à votre organisation de parc machines et nous vous le proposons selon la configuration qui vous convient.

Décliné en niveaux évolutifs pour le fraisage, tournage, découpe fil, en 2D, en 3D, en Full 5 axes, pour usiner du métal, du bois, du plastique, des composites, de la pierre, dans tous les pays industrialisés du monde, dans toutes les langues, dans les petites sociétés, dans les plus grandes…

robotmaster 30 ans
mastercam

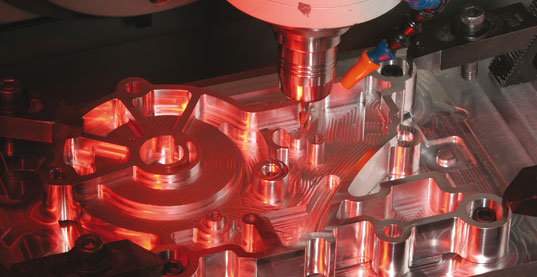

Design

  • Modélisation facile, toujours modifiable
  • Fonctions évoluées pour créer des formes très complexes en surfaces NURBS
  • Cotation associative en 2D et 3D
  • Fonctions surfaciques puissantes : limitation, extension, raccordement, congés constants ou évolutifs.
Télecharger la brochure

Le métier est proposé selon les niveaux évolutifs suivants :

Fraisage

Création de programmes CN pour le fraisage de pièces en 2,5D et 3D simple.

Comprend Mastercam Design ainsi que :

  • Recherche des modifications du modèle à usiner
  • Contournage, vidage de poches, perçage, usinage automatique à partir d’un solide
  • Reprise automatique des résiduels
  • Programmation d’un 4ème axe
  • Automatisation des avances travail (volume de copeau constant)
  • Vérification volumique des programmes
  • Ebauche de modèles multi-surfaces ou solides par balayage de poche
  • Finition de modèles multi-surfaces ou solides par balayage
  • Usinage par projection sur une surface complexe
  • Solid : Modeleur basé sur Parasolid
  • Nesting : Module d’imbrication basé sur la forme réelle de la pièce

Fraisage 3D

Création de programmes CN pour le fraisage de pièces en 2,5D et 3D illimité.

Comprend Mastercam Design et Fraisage ainsi que :

  • Toutes stratégies manuelles et automatiques d’usinage 3D complexes
  • Reprises automatiques en ébauche et finition
  • Trajectoires optimisées pour UGV
  • Usinage de modèles surfaciques ou solides

Fraisage Multiaxes - 5 axes continus

  • Usinage ébauche et finition 4 et 5 axes simultanés multi-surfaces
  • Détourage 5 axes simultanés
  • Pilotage total de l’outil : approche, déplacement et dégagement
  • Vérification volumique des parcours d’outil
Télecharger la brochure

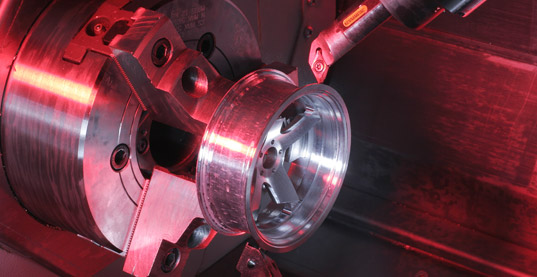

Tournage

Création de programmes CN pour le tournage.

Comprend Mastercam Design ainsi que :

  • Fonctions ébauche, finition, filetage, gorge, alésage, perçage et tronçonnage
  • Bibliothèques modifiables d’outils, de matières et d’opérations
  • Corrections d’outil
  • Vérification volumique des parcours d’outil
  • Usinage avec axe C
  • Usinage multi-axes (tour-fraiseur) avec Mastercam fraisage
Télecharger la brochure

Mill-Turn : Fraisage-Tournage Optimisé

MasterCam Mill Turn permet une programmation simplifiée de vos machines complexes.

  • Lien entre les stratégies d’usinage évoluées de MasterCam et la machine-outil virtuelle de simulation.
  • Simulation rapide et précise de tous les éléments en mouvement.
  • Optimisation des temps de cycle et opérations multi-tâches.
  • Gestion et contrôle des collisions.
Télecharger la brochure
tournage

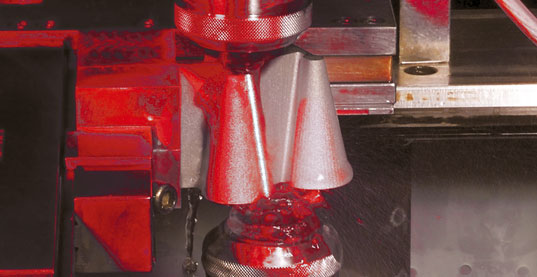

Erosion Fil

Création de programmes CN pour la découpe fil.

Comprend Mastercam Design ainsi que :

  • Découpe 2 ou 4 axes et dépouille automatique
  • Synchronisation manuelle ou automatique
  • Vérification et modification de chaque point technologique
  • Raccordement des arêtes vives et passes de finition automatiques
  • Création et gestion des attaches
Télecharger la brochure
erosion fil

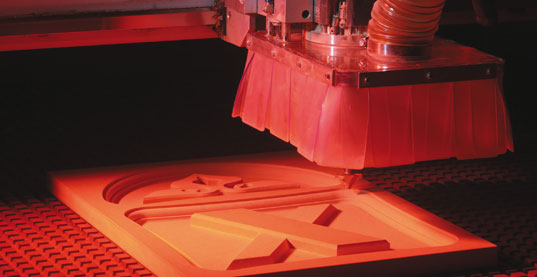

Routeur

Création de programmes CN d’usinage bois en 2,5D et 3D simple.

Comprend Mastercam Design ainsi que :

  • Fonctions d’usinage 2D
  • Usinage automatique à partir d’un solide
  • Création et gestion des ponts
  • Imbrication complexe de pièces et d’usinages
  • Supporte les têtes multi-broches et renvoi d’angle
  • Gravure évoluée
  • Accepte les fichiers raster (JPEG, TIFF…)
  • Ebauche de modèles multi-surfaces ou solides par balayage de poche
  • Finition de modèles multi-surfaces ou solides par balayage
  • Usinage par projection sur une surface complexe
Télecharger la brochure
routeur

Router Pro.

Création de programmes CN d’usinage bois en 3D illimité.

Comprend Mastercam Design et Router ainsi que :

  • Toutes stratégies manuelles et automatiques d’usinage 3D
  • Reprises automatiques des résiduels pour limiter la finition manuelle

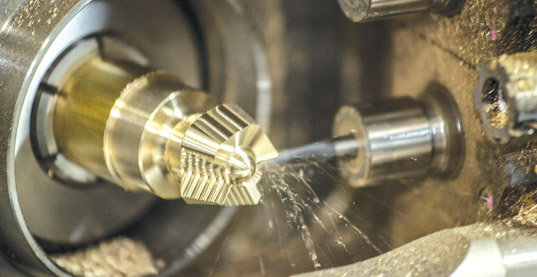

MasterCam Swiss

  • Programmation d’un nombre illimité d’axes, de supports d’outils et de broches
  • Création d’opérations d’usinage simultanées
  • Gestion de tous types d’outils de coupe
  • Simulation réaliste avec contrôle de collisions
  • Permet d’optimiser les temps de cycle de pièces simples ou complexes
  • Usinage type tournage ET fraisage
  • Réduction significative du temps de mise en route des programmes sur la décolleteuse
  • Usinage des familles de pièces
  • Post-processeurs disponibles pour machines Tornos®, Tsugani®, Star® et Citizen®
  • Editeur de code CN spécifique aux machines multi-canaux
Télecharger la brochure
robot

MASTERCAM pour SOLIDWORKS

MasterCam pour SolidWorks associe le logiciel leader de CAO avec le logiciel leader de la FAO afin d’utiliser directement dans SW ses stratégies d’usinage dans un environnement connu. Usinage 2D/3D et 5 axes continus proposées selon vos besoins.

2D/3D : Usinage de contour, poche, perçage, Surfaçage, Alésage …de 3 à 5 axes. Reconnaissance topologique de la pièce et création automatique des trajectoires d’outils.

5 Axes Continus : Exploitation de toutes les possibilités de votre MOCN Multi-Axes, le logiciel propose des stratégies d’usinage qui répondent aux différents types de pièces à réaliser, des plus simples aux plus complexes. Stratégies d’usinage 5 Axes élaborées, simulation pièce machine…

robot robot

MACHSIM

Simulation complète de votre machine intégrée dans votre CFAO.
Permet de détecter les améliorations de productivité à apporter à votre programme.

INTERFACES

Tous les logiciels Mastercam disposent des interfaces IGES, Parasolid®, SAT (Solides ACIS), AutoCAD® (DXF , DWG), AutoCAD® Inventor™ (IPT, IAM), SolidWorks® (SLDPRT, SLDASM, SLDDRW), Solid Edge®, STEP, EPS, CADL, STL, VDA et ASCII

En option Catia®, Pro-E®, UG™ et d’autres.

De plus, les interfaces Mastercam Direct permettent d’intégrer Mastercam aux logiciels de CAO SolidWorks®, Solid Edge® et Inventor™.

Et d’autres encore : PORT EXPERT, BLADE EXPERT, ART, ENGRAVING….

MOLDPLUS

MOLDPLUS STANDARD
SolidSEP, analyse de dépouille d’angle, création de ligne de joint, création de surface de sérparation…

MOLDPLUS PROFESSIONAL
Ensemble complet d’outils de modélisation ; électrodes, outils de formage…

MOLDPLUS 5-axis Design Toolkit
Fonctions indispensables pour programmer des pièces usinées en 5 axes simultanés. Analyse de surfaces et préparation de géométrie pour l’usinage de 3 à 5 axes.

MOLDPLUS ProDrill
pour vos opération de forage.

MOLDPLUS CATIA Direct
Traducteur pour MasterCam X8 – 32 et 64Bits.
